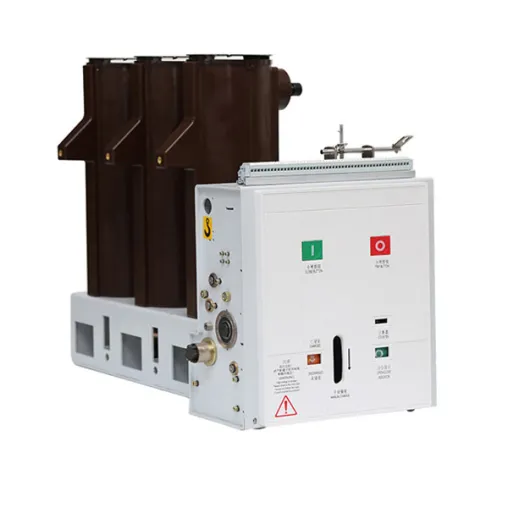

ZN63（VS1）-12侧安装室内高压真空断路器

Zn63（VS1）-12侧安装的室内高压真空电流断路器适用于三相AC 50Hz，额定电压为12KV室内设备的额定电压，用于工业和采矿企业，电力系统发电和发电系统，用于电气系统保护和控制，电气系统保护和控制，更适合于室内高压真空断路器的频繁操作，可以与HXGN15结合

立即咨询下一款产品

产品描述

Zn63（VS1）-12侧安装的室内高压真空电流断路器适用于三相AC 50Hz，额定电压为12KV室内设备的额定电压，用于工业和采矿企业，电力系统发电和发电系统，用于电气系统保护和控制，电气系统保护和控制，更适合于室内高压真空断路器的频繁操作，可以与HXGN15-12，KN28-12，KYN96-12和其他高压开关设备结合使用。

总结

VS1-12系列室内安装的高压真空断路器是室内高压开关设备，适用于具有额定电压12kV和频率50Hz的三相动力系统，作为保护和控制设备。由于真空断路器的特殊优势，它特别适用于额定电流的频繁操作，或多次打破短路电流。 VS1-12系列侧安装真空断路器采用固定安装，主要用于固定开关设备，断路器可以单独使用，可用于环网络电源，框类型变压器或各种非标准的电源系统。

正常的服务环境

环境温度：不高于40℃，不低于-10℃（允许在-30℃存储和运输时）。

高度：不超过1000m。（如果高度增加，则额定的绝缘水平相应提高）

◆相对湿度：每日平均值不超过95％，每日饱和蒸汽压力MPA的平均值，月平均值不超过1.8x10

◆地震强度：不超过8度。

◆没有火灾，爆炸，严重的污染，化学腐蚀和剧烈振动。

主要技术参数

物品	姓名		单元	数据
1	额定电压		KV	12
2	最大操作电压		KV	12
3	额定电流		一个	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
4	额定的短路断裂电流（额定热稳定电流 - 有效值）		ka	20/25	31.5	40
5	额定短路闭合电流（峰值）		ka	50/63	80	100
6	额定峰值抵抗电流（额定动态稳定电流 - 峰）		ka	50/63	80	100
7	1250≤45	1250≤45	ka	20/25	31.5	40
8	额定的绝缘水平	工作电压（在之前和之后的额定断裂） / 1分钟功率频率承受电压	KV	地面42（港口48）
	额定的绝缘水平	脉冲承受电压（在之前和之后的额定电压） / 峰值雷电冲动抑制电压		地面75（港口85）
9	额定热稳定时间		s	4
10	额定的操作顺序			分﹣0.3S﹣合分﹣180S﹣合分
11	机械生活		次	20000
12	额定的短路破坏电流破坏时间		次	50
13	额定工作机构的关闭电压（DC）		v	AC，DC 110 220
14	额定运营机构的开放电压（DC）		v	AC，DC 110 220
15	接触开放距离		毫米	11±1
16	（接触弹簧压缩长度）		毫米	3.5±0.5
17	三阶段，结束反弹时间		多发性硬化症	≤2
18	联系关闭弹跳时间		多发性硬化症	≤2
19	平均开放速度		多发性硬化症	0.9-1.2
19	平均关闭速度		多发性硬化症	0.5-0.8
20	开放时间	以最高的工作电压	s	≤0.05
21	开放时间	在最低的工作电压下		≤0.08
22	关闭时间		s	0.1
23	每个阶段的主电路电阻		UΩ	630≤50	1250≤45
24	允许的磨损积累厚度的动态和静态接触		毫米	3

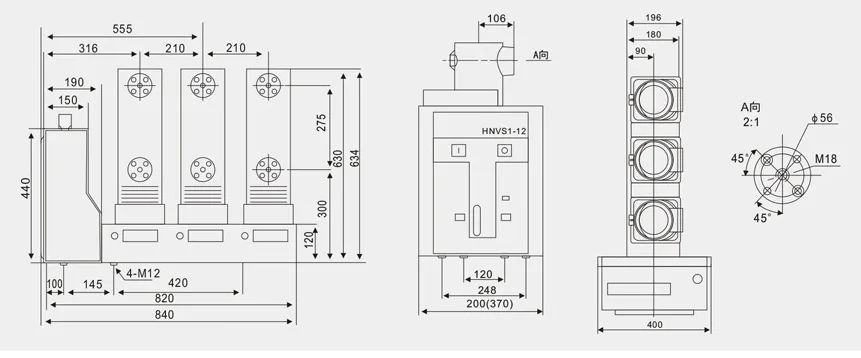

轮廓和安装尺寸

ZN63（VS1）-12侧安装室内高压真空断路器
