产品描述

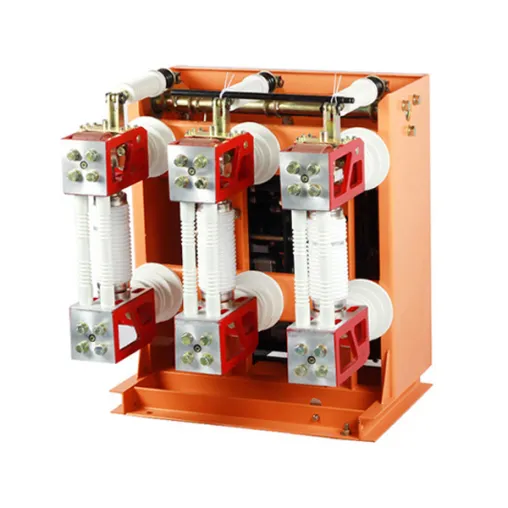

ZN63（VS1）-12固定室内高压真空断路器采用封闭式隔热形式，主隔热缸加内裙和外裙，其蠕变比已达到DL标准要求，该产品具有小尺寸，可靠绝缘的优势，没有污染，没有爆炸，稳定的性能，高技术参数，长长的维护周期。
ZN28-12室内高压真空断路器
总结
ZN28-12系列室内高压真空短路设备是一种三相AC 50Hz额定电压12KV室内设备，主要安装在手动开关设备中保护和控制电气设备，适用于该地点的频繁运行。
正常服务条件
1，环境温度不高于 +40℃，不低于-10℃（允许在-30℃是存储和运输）。
2，高度不超过1000m。
3，空气相对湿度的每日平均值不超过95％，月平均值不超过90％，饱和蒸汽压力的每日平均值不超过2210-3MPA，月平均值不超过1.810-- 3MPA。
4，幅度：地震强度不超过8度。
5，无火，爆炸风险，严重污染，化学腐蚀和距离振动位置。
运行能力条件
我们工厂生产的ZN28G-12系列室内高压真空断路器可以配备CT17，CT19弹簧机构和CD17电磁机制。
主要技术参数
|
物品 |
姓名 |
单元 |
数量 |
||
|
1 |
额定电压 |
KV |
12 |
||
|
2 |
额定电流 |
一个 |
630-3150 |
||
|
3 |
额定的短路断裂电流 |
ka |
20 |
31.5 |
40 |
|
4 |
额定短路关闭电流 |
ka |
50 |
80 |
100 |
|
5 |
额定的动态稳定性电流（峰） |
ka |
50 |
80 |
100 |
|
6 |
额定的热稳定电流（有效值） |
ka |
20 |
31.5 |
40 |
|
7 |
额定热稳定性时间 |
s |
4 |
||
|
8 |
额定的短路破坏电流破坏时间 |
次 |
30（50 |
||
|
9 |
全休息时间CD10电磁操作机制 |
多发性硬化症 |
<80 |
||
|
10 |
额定的操作顺序 |
|
0-0.3S-C0-180S-C0 |
||
|
11 |
1分钟功率频率承受电压（有效值） |
KV |
对地相间42，端口48 |
||
|
12 |
闪电冲动抵抗电压 |
KV |
对地相间75，端口85 |
||
|
13 |
机械生活 |
次 |
10000 |
||
|
14 |
评论：20KA，31.5KA t = 0.3S t = 180s 40ka t = 180S t：= 180s。 |
||||

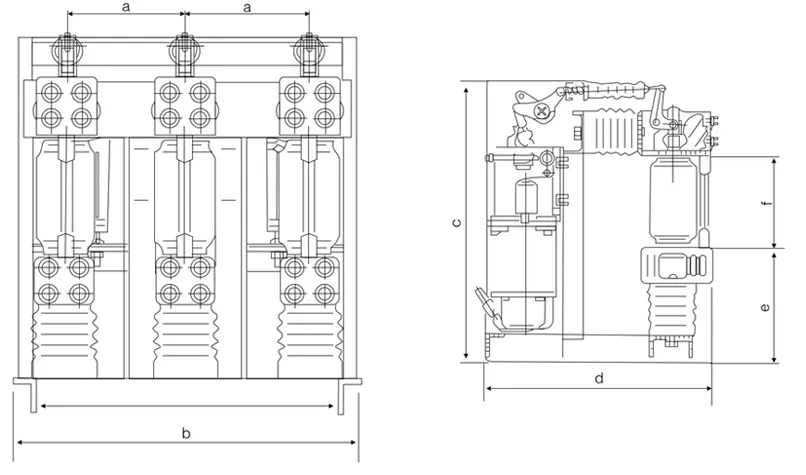

轮廓安装尺寸
