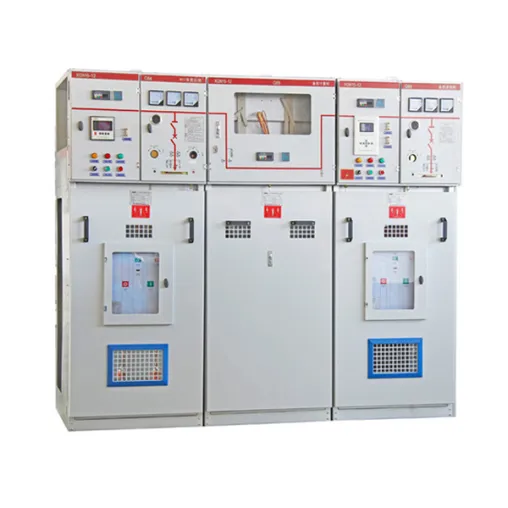

XGN15-12箱式固定式交流金属封闭开关设备

产品概述

XGN15-12箱式固定式交流金属封闭开关设备（I、II）是以六氟化硫开关为主开关，全柜采用空气绝缘的开关设备。适合自动分配，结构紧凑，可扩展。具有结构简单、操作灵活、联锁可靠、安装方便等特点。我们可以针对用户的各种要求提供满意的技术解决方案。得益于传感技术和最新保护断路器的使用，加上先进的技术性能和轻量化灵活的装配解决方案，我们能够满足市场不断变化的要求。

XGN15-12箱式固定式交流金属封闭开关柜（Ⅰ、Ⅱ）主开关采用原装ABB SFG型SF6负荷开关、FLN系列负荷开关、永磁机械真空断路器、GE Power/VacVB型真空断路器等。操作方式有手动、电动两种。

XGN15-12箱式固定式交流金属封闭开关设备（Ⅰ、Ⅱ）适用于交流50Hz、12kV电力系统，广泛应用于工业与民用电缆交换点和供电端，特别适用于以下场所：城市住宅区、小型二次变电站、开闭办公楼、工矿企业、商场、机场、地铁、风力发电、医院、体育场馆、铁路、隧道等。

正常工作条件

◇环境温度：上限+40℃，下限-15℃；

◇ 设备安装地点最高海拔：1000m，若海拔高于1000m，额定绝缘水平应作相应修正；

◇ 环境湿度：日平均相对湿度≤95%，月平均相对湿度≤90%；

◇ 地震热度不超过8度；

◇ 周围空气应无腐蚀性或可燃性气体、水蒸气及其他明显污染；

◇ 无严重污染和频繁剧烈振动。

结构特点

◇ 整体结构

◇ 环网柜由母线室、负荷开关（或断路器室）、电缆室、操作机械、联锁机构和低压控制室及测量或计量回路组成。每个隔间均用钢板分隔，避免故障影响相邻房间。

◇ 母线室

◇ 母线室布置在柜体上部，主母线在母线室内汇合在一起，并贯穿整排开关柜。母线水平布置，可方便扩展。

◇ 主开关室

◇ 负荷开关室：开关室设有负荷开关。负荷开关的外壳采用环氧树脂制成，内部充有SF6气体作为灭弧和绝缘介质。操作轴出口端设有两个透明热压塑料端盖，通过端盖可观察接触状态。开关室可根据客户要求配备SF6气体密度计或带报警触点的气体密度计。

◇ 断路器室：断路器室位于柜体中部，可根据客户需要配备专用真空断路器或SF6断路器，其分断能力可满足正常开关和支网运行及特殊情况下的需要。开断短路电流，真空断路器特别适用于频繁的并网系统。断路器装有弹簧操动机构，具有重合闸功能，工作可靠，寿命长。

◇ 电缆室

◇ 电缆室主要用于电缆连接，使得单芯或三芯电缆可以用最简单的非屏蔽电缆头连接，同时足够的空间还可以容纳避雷器、电流互感器、下部接地开关元件。按标准设计，柜门设有观察窗和安全联锁装置，电缆室底板设有密封盖和合适尺寸的带支架的电缆夹。电缆室底板前框可拆卸，方便电缆安装。

◇ 操作机构、联锁机构及低压控制室。

◇ 低压室设有联锁装置，同时也起到控制屏的作用。低压室设有带位置指示器的弹簧操作机构和机械联锁装置，还可以配备辅助触头、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置。同时，低压室空间还可以安装控制电路、记录仪表和保护继电器。 750mm宽的机柜有两个相同的低压室，可以容纳更多的配件。
