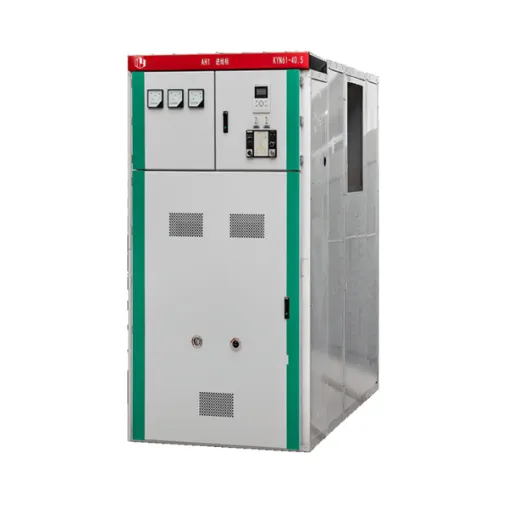

KYN61-40.5铠装移开式交流金属封闭开关设备

产品概述

KYN61-40.5铠装移开式交流金属封闭开关设备（以下简称开关柜）是交流50Hz、额定电压40.5kV的成套户内配电装置。用于发电厂、变电站及工矿企业接受和分配电能，具有对电路进行控制、保护和监测的功能，也可用于频繁操作的场所。

开关柜符合GB3906-2006《3.6kV~40.5kV交流金属封闭开关设备和控制设备》、GB/T11022-2011《高压开关设备和控制设备标准》和IEC60298《额定电压1kV及以上52kV交流金属封闭开关设备和控制设备及以下

经常使用的环境条件

◇ 环境温度：上限+40℃，24h内测量平均值不超过35℃，下限-10℃；

◇ 海拔高度：海拔不超过1000m，若海拔高于1000m，额定绝缘水平应作相应修正；

◇ 相对湿度：日平均值不大于95%，月平均值不大于90%；

◇ 地震烈度：不大于8度；

◇ 水蒸汽压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；

◇ 周围环境：无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动。

结构具体

◇ 柜体结构采用组装式，断路器采用手车落地式结构；

◇ 配备新型复合绝缘真空断路器，具有互换性好、更换简单的特点；

◇ 小车架设有丝杠螺母推进机构，可轻松移动小车，并防止因误操作而损坏推进结构；

◇ 所有操作均可在柜门关闭的情况下进行；

◇ 主开关、手车、开关柜门之间的联锁采用强制机械闭锁方式，满足“五防”功能；

◇ 电缆室空间充足，可连接多根电缆；

◇ 快速接地开关用于接地和闭合短路；

◇ 外壳防护等级IP3X，当门打开时，防护等级IP2X；

◇ 产品符合GB3906-2006、DL/T404-2007并参照国际IEC298
