产品描述

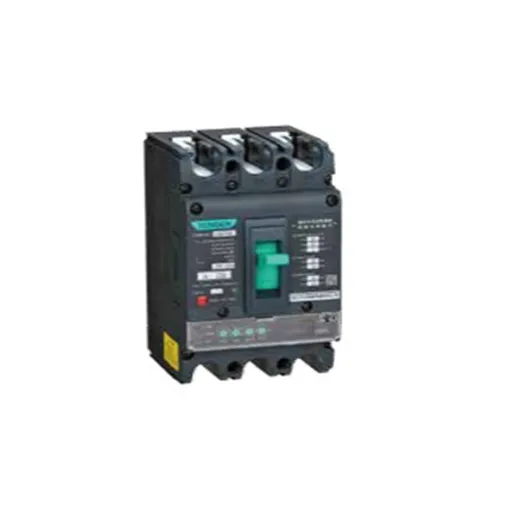

TGM1NE系列

TGM1NE系列塑壳断路器是我公司采用国际先进技术研发的新型断路器之一。适用于额定工作电压 690V 及以下，设定电流范围为 12.5A 至 1600A 的交流 50/60Hz 断路器，适用于线路转换不频繁和电动机不频繁启动。

该系列断路器可立式安装（vertical installation），也可卧式安装（lateral installation）。

概述

工作环境条件：

1.1 周围空气温度：-5°C ~ +40°C;24h 内平均温度不超过 +35°C;当周围空气温度超过 +40°C 或低于 -5°C 时，请联系制造商;

1.2 安装海拔高度：≤2000米;

1.3 最高温度 +40°C 时空气相对湿度不超过 50%，低温时允许较高的相对湿度;最潮湿月份的平均气温不超过 +25°C，该月最高平均相对湿度不超过 90%。采取必要的措施，防止因温度变化而偶尔发生冷凝;

1.4 安装在无冲击振动或雨雪侵入的场所;

1.5 安装在无爆炸性或危险介质的场所，且是否没有足够的气体或导电尘埃对金属造成腐蚀或对绝缘层造成损坏;

1.6 1、3、5、LINE 接电源侧;2、4、6、LOAD 连接到负载侧;断路器可垂直安装（vertical installation），也可水平安装（lateral installation）;禁止反向连接;

1.7 污染度：3;

1.8 主电路的安装类别为III.，不与主电路相连的辅助电路和控制电路的安装类别为II.;

1.9 断路器安装地点附近的外部磁场在任何方向上均不得超过地球磁场的 5 倍;

1.10 请轻拿轻放产品，不要倒置，避免在运输过程中发生严重碰撞。
